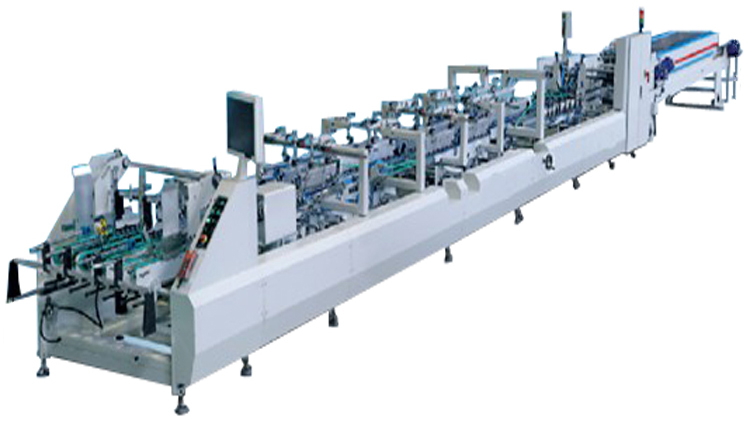

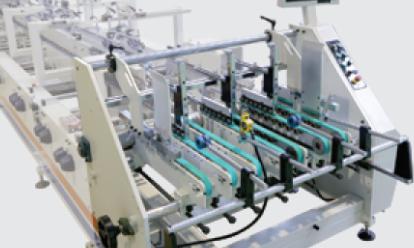

RYJE 4,6角糊盒机
主要特点:
模块化结构设计,可依照客户需求提供机型功能的升级。
人性化设计附件安装,调试容易、快速。
特有纸张纠正装置。
特有第一折线、第三折线预折180°。
分段式勾底装置。
触摸屏控制面板。
高速电子踢板计数器。
收纸部气缸控制气压式压力系统。
遥控器方便操作者远程控制机器的启动与停止。
性能规格:
|
型号 |
RYJE650 |
RYJE850 |
RYJE1100 |
|||
|
|
Max |
Min |
Max |
Min |
Max |
Min |
A |
650 |
100 |
850 |
100 |
1100 |
100 |
|
B |
700 |
50 |
900 |
50 |
9 00 |
50 |
|
C |
|
45 |
|
45 |
|
45 |
|
D |
|
10 |
|
10 |
|
10 |
|
|
A |
650 |
160 |
850 |
160 |
1100 |
160 |
B |
|
75 |
|
75 |
|
75 |
|
C |
450 |
60 |
650 |
60 |
650 |
60 |
|
D |
150 |
25 |
150 |
25 |
150 |
25 |
|
E |
|
25 |
|
25 |
|
25 |
|
|
A |
500 |
160 |
700 |
160 |
160 |
160 |
B |
|
100 |
|
100 |
|
100 |
|
C |
|
30 |
|
30 |
|
30 |
|
D |
600 |
|
600 |
|
600 |
|
|
E |
|
100 |
|
100 |
|
100 |
|
|
A |
600 |
290 |
700 |
290 |
900 |
290 |
B |
550 |
180 |
550 |
180 |
550 |
180 |
|
C |
|
120 |
|
120 |
|
120 |
|
D |
|
100 |
|
100 |
|
100 |
|
E |
|
30 |
|
30 |
|
30 |
Model |
RYJE650 |
RYJE850 |
RYJE1100 |
最大纸张尺寸 |
650X700mm |
850X900mm |
1100X900mm |
最小纸张尺寸 |
100X50mm |
100X50mm |
100X50mm |
适用范围 |
卡纸250g-800g 瓦楞纸 F、E |
||
最大皮带速度 |
450m/min |
450m/min |
450m/min |
机器长 |
16800mm |
16800mm |
16800mm |
机器宽 |
1350mm |
1500mm |
1800mm |
机器高 |
1450mm |
1450mm |
1450mm |
总功率 |
18.5KW |
18.5KW |
18.5KW |
最大排气量 |
0.7m³/min |
0.7m³/min |
0.7m³/min |
总重量 |
5500kg |
6000kg |
6500kg |
由于技术升级,洛澳保留权利修改有关参数及功能,恕不另行通知。

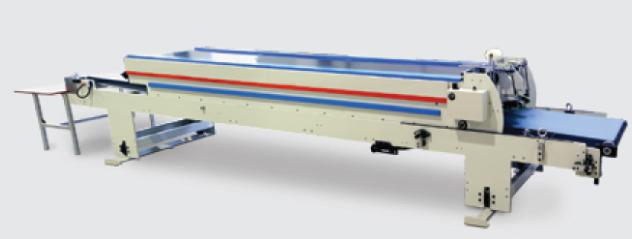

输送部
左右2板移动式堆栈压带,视产品的堆栈需求可在线生产时,进行高低微调,提高生产效率。
特殊额外的海绵皮带用丁盒堆低凹部分的压著。
气压式压力调节,调节简便,可有效确保贴合的压力均匀。
自动模式下与主机比例连动,提高生产堆叠的稳定性。

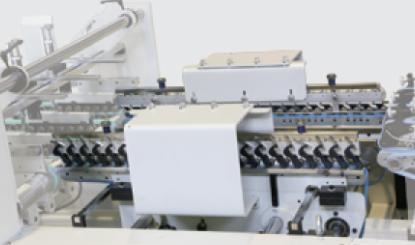

压着部
采用光电计数器自动提纸,喷水两用系统。
塞纸检测装置。
上下皮带伸缩调整简便易操作。

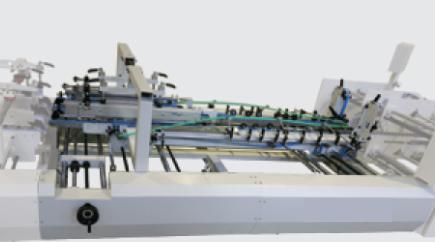

本折部
第二折线180度,第四折线180度。
特殊设计本折部左右输送这带速度可单调节,以校正盒坯行走方向,确保直线输送。

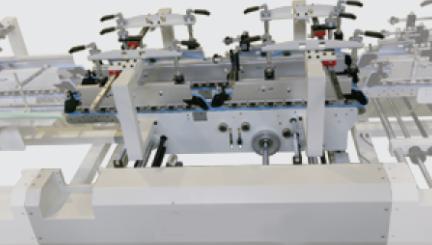

底贴部
配备勾底组合,调整机构,理想灵活设计,操作快速简易。
分段式上带板,并结合特殊设计,可因产品的需求伸缩调节,不需再张紧皮带。
使用电子喷胶系统(必须配置)

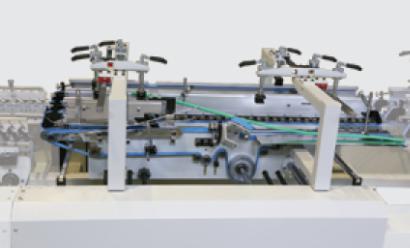

预折部
特殊设计可预折第一折线180度,第三折线165度。
可升级追加装四、六反勾系统(选配装置)。
纸张修正部
送纸部送出的纸板经修正部能纠偏导正,确保输送精度。
上压驱动能上下调节,以适应不同纸板厚度。

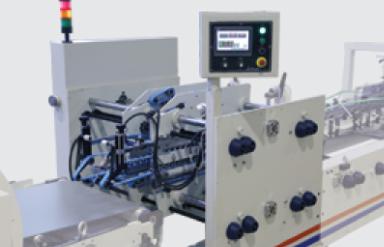

送纸部
送纸部有独立电机驱动系统。
与主机同步送纸模式。
配备振动分纸系统。

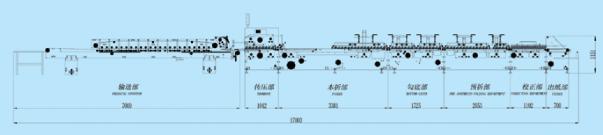

基础平面图
