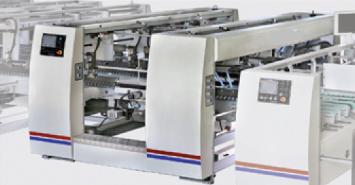

RYJR 全自动双片式粘箱机
RYJR主要特点:
☆我们为中国市场精心研制的两片拼接式瓦楞彩盒糊箱机。在其最大加工幅面内既可以采用单片式送纸,又可以采用两片拼接式送纸。避免受到前道印刷设备加工幅面的限制,省工省料。本机操作简便,高效生产,降低劳动力成本,是提高用户盈利和接单能力的实用设备。
☆两片拼接式瓦彩箱糊箱机,由双片送纸系统,伺服定位纠偏拼接系统,折叠成型系统,传送压边纠正系统,拍齐压合输送系统组成。无论是平口箱或是异型箱、横瓦楞、竖瓦楞的纸板,均能高速精确一次粘贴成型。
☆采用单片送纸系统时,可以作为通用糊箱机使用。
☆模块化结构设计,可依照客户需求提供机型功能的升级。

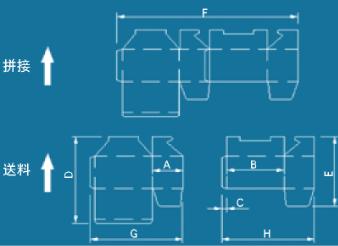

性能规格:
纸箱型号 |
Model |
RYJY1700 |
RYJR1900 |
RYJR2400 |
RYJR2800 |
RYJR3200 |
||||||
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Min |
|||
|
A |
|
100 |
|
100 |
|
100 |
|
100 |
|
100 |
|
B |
650 |
240 |
750 |
240 |
880 |
240 |
1000 |
240 |
1200 |
240 |
||
C |
50 |
30 |
50 |
30 |
50 |
30 |
50 |
30 |
50 |
30 |
||
D |
1100 |
|
1100 |
|
1100 |
|
1100 |
|
1100 |
|
||
E |
1000 |
420 |
1000 |
420 |
1000 |
420 |
1000 |
420 |
1000 |
420 |
||
F |
1640 |
|
1840 |
|
2340 |
|
2740 |
|
3140 |
|
||
G |
|
520 |
|
520 |
|
520 |
|
520 |
|
520 |
||
H |
|
520 |
|
520 |
|
520 |
|
520 |
|
520 |
由于技术升级,洛澳保留权利修改有关参数及功能,恕不另行通知。
输送压合部
进入收纸部前进行拍齐修正定位,再次确保已成型箱无喇叭口现象。
压著部
上下带课前后移动调节,配有修边校正装置,塞纸检测装置。
本折部
特有超长本折模块,使纸板在此功能充分舒展后顺势展成型,左右输送带速度可单独调节,可以校正箱坯确保直线输送。
底贴部
配备四组前勾模块,实现纸箱底折功能。
拼接部
四组伺服后推定位系统,确保纸箱高层线精度,两组气动侧定位系统,确保纸箱接口处精度,两片追送动态拼接,PLC和人机界面控制,确保拼接精度。
送纸部
双伺服同步送纸系统,真空吸纸带精确,稳定。
