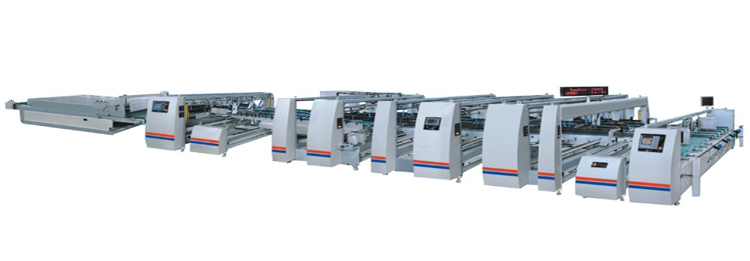

RYJY 4,6角糊盒机
主要特点
模块化结构设计,可以找客户需求提供及性功能的升级。
整机传动方式采用独立同步电机传动。
特有纸张纠正装置。
增强增宽的上下皮带传动,适用于瓦楞纸箱。
整机导板调节电动移动系统,调试便利。
上下带板移动采用直线导轨系统,确保移动的机械精度。
人性化设计的附件安装,简单易操作。
一个六角扳手可调试产品,操作便捷。
压着部齐纸装置及收纸部拍齐装置,可有效改善瓦楞产品的喇叭口现象。
收纸部压力调节采用气缸式压力系统,便于调节压力,使产品有效粘合。
触摸屏控制面板。
遥控器方便操作者远程控制机器的启动与停止。
性能规格
型号 |
RYJY1200 |
RYJY1450 |
RYJY1700 |
RYJY2100 |
RYJY2300 |
RYJY2800 |
最大纸张尺寸(mm) |
1200X1300 |
1450X1300 |
1700X1300 |
2100X1300 |
2300X1300 |
2800X1300 |
最小纸张尺寸(mm) |
420X180 |
420X180 |
420X180 |
520X180 |
520X180 |
520X180 |
适用范围 |
卡纸 300g-800g 瓦楞纸 F、E、C、B、A、EB、AB |
|||||
最大皮带速度 |
240m/min |
240m/min |
240m/min |
240m/min |
240m/min |
240m/min |
机器长 |
22000mm |
22000mm |
22000mm |
22000mm |
22000mm |
22000mm |
机器宽 |
2400mm |
2700mm |
2900mm |
3400mm |
3600mm |
4200mm |
机器高 |
2000mm |
2000mm |
2000mm |
2000mm |
2000mm |
2000mm |
总功率 |
42KW |
42KW |
45KW |
45KW |
45KW |
45KW |
最大排气量 |
0.7m³/min |
0.7m³/min |
0.7m³/min |
0.7m³/min |
0.7m³/min |
0.7m³/min |
总重量 |
14500kg |
15000kg |
15500kg |
16000kg |
16500kg |
17500kg |
|
型号 |
RYJY1200 |
RYJY1450 |
RYJY1700 |
RYJY2100 |
RYJY2300 |
RYJY2800 |
||||||||
|
|
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Min |
||
A |
1200 |
1450 |
420 |
1700 |
420 |
2100 |
520 |
2300 |
520 |
2800 |
520 |
||||
B |
1300 |
150 |
1300 |
150 |
1300 |
150 |
1300 |
150 |
1300 |
150 |
1300 |
150 |
|||
C |
|
205 |
|
205 |
|
205 |
|
275 |
|
275 |
|
275 |
|||
D |
|
50 |
|
50 |
|
50 |
|
50 |
|
50 |
|
50 |
|||
|
A |
1200 |
420 |
1450 |
420 |
1700 |
420 |
2100 |
520 |
2300 |
420 |
2800 |
520 |
||
B |
|
205 |
|
205 |
|
205 |
|
275 |
|
205 |
|
275 |
|||
C |
840 |
100 |
840 |
100 |
840 |
100 |
840 |
100 |
840 |
100 |
840 |
100 |
|||
D |
300 |
35 |
300 |
35 |
300 |
35 |
300 |
35 |
300 |
35 |
300 |
35 |
|||
E |
|
50 |
|
50 |
|
50 |
|
50 |
|
50 |
|
50 |
|||
|
A |
1000 |
260 |
1200 |
260 |
1480 |
260 |
1580 |
290 |
1680 |
290 |
1680 |
290 |
||
B |
940 |
200 |
1140 |
200 |
1420 |
200 |
1500 |
250 |
1600 |
250 |
1600 |
250 |
|||
C |
200 |
30 |
200 |
30 |
200 |
30 |
250 |
40 |
250 |
40 |
250 |
40 |
|||
D |
1000 |
|
1000 |
|
1000 |
|
1100 |
|
1100 |
|
1100 |
|
|||
E |
|
100 |
|
100 |
|
100 |
|
150 |
|
150 |
|
150 |
|||
|
A |
1000 |
|
1200 |
|
1400 |
|
1400 |
|
1400 |
|
1400 |
|
||
B |
700 |
|
800 |
|
1000 |
|
1000 |
|
1000 |
|
1000 |
|
|||
C |
|
100 |
|
100 |
|
100 |
|
150 |
|
150 |
|
150 |
|||
D |
450 |
|
500 |
|
600 |
|
650 |
|
700 |
|
800 |
|
|||
E |
150 |
45 |
200 |
35 |
200 |
35 |
200 |
50 |
200 |
50 |
200 |
50 |
|||
|
A |
1200 |
420 |
1450 |
420 |
1700 |
420 |
2100 |
520 |
2300 |
520 |
2800 |
520 |
||
B |
1300 |
180 |
1300 |
180 |
1300 |
180 |
1300 |
180 |
1300 |
180 |
1300 |
180 |
|||
C |
|
205 |
|
205 |
|
205 |
|
275 |
|
275 |
|
275 |
|||
D |
|
|
50 |
|
50 |
|
50 |
|
50 |
|
50 |

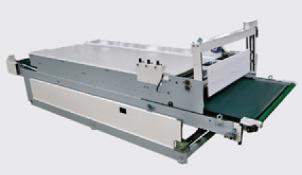

输送压合部:进入收纸部前进行拍齐修正定位,再次确保已成型箱无喇叭口现象。
压著部:上下带课前后移动调节,配有修边校正装置,塞纸检测装置。
本折部:特有超长本折模块,使纸板在此功能充分舒展后顺势展成型,左右输送带速度可单独调节,可以校正箱坯确保直线输送。
底贴部+后追模块:我们专门设计后追机构,采用高精度伺服控制系统驱动,实现底行,前勾后追等特殊折叠功能,能满足各种导形盖,四角、六角盒功能。
纸张修正部:送纸部送出的纸板经修正部能纠偏导正,确保输送精度,上压驱动能上下调节,以适应不同纸板的厚度。
送纸部 双伺服同步送纸系统,真空吸纸带精确,稳定。
平面图
